TrittSCHALLPROgnose Holzdecken

  Programmbeschreibung



Die Software TrittSCHALLPROgnose ist eine Excel-Datei zur Bestimmung der Trittschalldämmung von Holzbalkendecken, Massivholzdecken und Brettstapeldecken. Aus den Einzelkomponenten der Decke und der Beplankung der Wände ermittelt TrittSCHALLPROgnose den bewerteten Norm-Trittschallpegel (L´n,w) der Holzdecke im eingebauten Zustand (am Bau). Die Decken-Komponenten lassen sich per Mausklick selektieren und gegebenenfalls mit bauakustisch relevanten numerischen Eingaben spezifizieren. Zur Preiskalkulation können verschiedenen Konstruktionsdetails Kosten zugeordnet werden. TrittSCHALLPROgnose ist eine Software-Umsetzung der Ergebnisse der Forschungsarbeit "Entwicklung eines anwenderbezogenen Berechnungsverfahrens zur Prognose der Schalldämmung von Holzdecken am Bau".

Das Programm war eine Auftragsarbeit für den INFORMATIONSDIENST HOLZ und wurde von der DGfH (Deutsche Gesellschaft für Holzforschung) vertrieben. Seit der Insolvenz der DGfH kann das Programm hier bezogen werden.

Eine voll funktionsfähige, im Funktionsumfang eingeschränkte Freeware-Version kann hier heruntergeladen werden.

Die Vollversion kostet 190 Euro + Mwst. (= 226,10 Euro incl. Mwst.).

  Screenshots

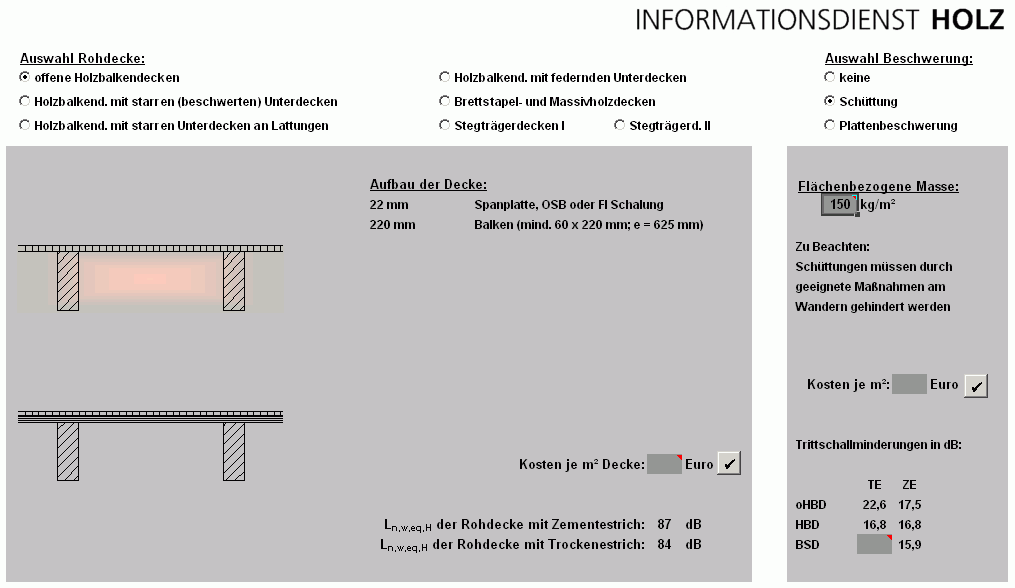

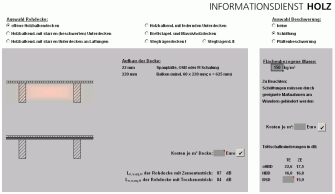

Eingabe Rohdecke & Beschwerung

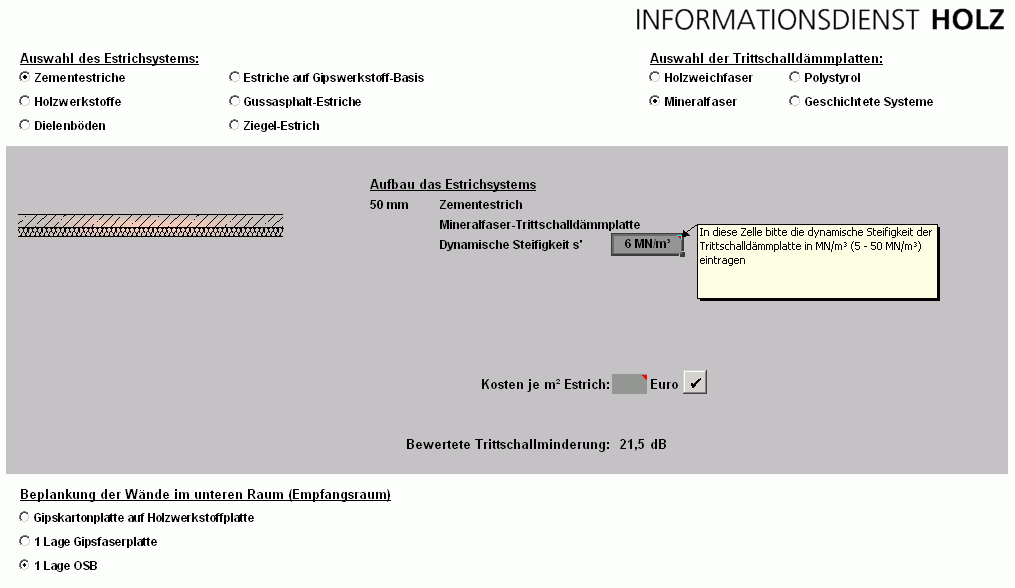

Eingabe Estrich & Flanken



 Durch Ankicken werden die Screenshots vergrößert dargestellt.

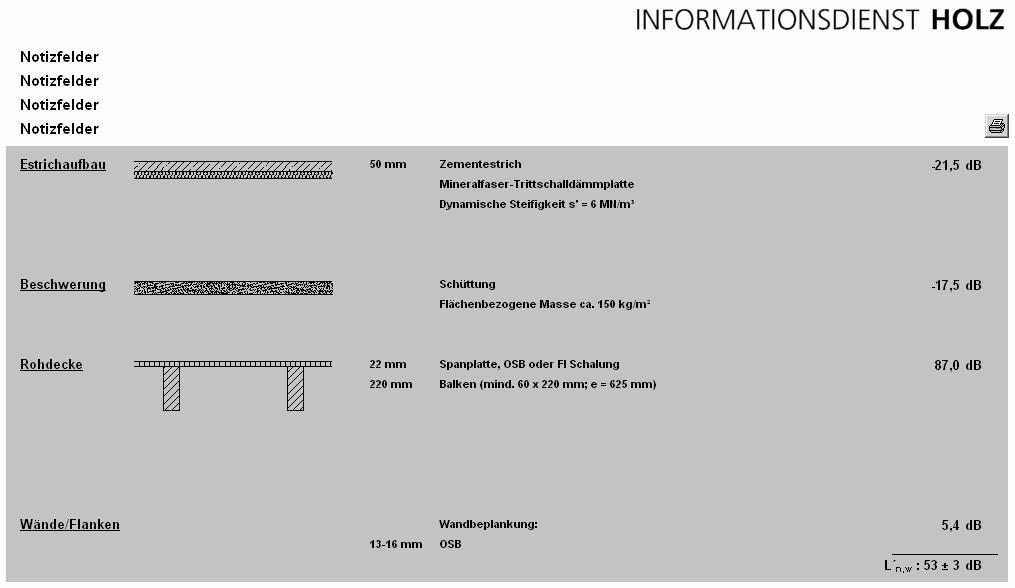

Darstellung Ergebnis



Programm-Eigenschaften



  • Decken-Bauteile wie Estriche, Beschwerungen und Rohdecken können nahezu beliebig kombiniert werden
  • Ermittlung des bewerteten-Norm-Trittschallpegels am Bau (L´n,w) mit einer Genauigkeit von ca. ± 3 dB
  • Den Konstruktionsschichten können kalkulatorische Kosten zugeordnet werden
  • Die Deckenaufbauten können mit Kommentaren versehen und das Berechungsergebnis als Übersichtsblatt ausgedruckt werden

Unterstützte Konstruktionen



Estrichsysteme:

Beschwerungen:

Rohdeckentypen:

  • Zementestriche
  • Trockenestriche auf Holzwerkstoff-Basis
  • Trockenestriche auf Gipswerkstoff-Basis
  • Gussasphalt-Estriche

u.a.

  • Schüttungen 0-150 kg/m²
  • Plattenbeschwerungen 80-150 kg/m²
  • offene Holzbalkendecken
  • Holzbalkendecken mit direkt montierten Unterdecken
  • Holzbalkendecken mit beschwerten, direkt montierten Unterdecken
  • Holzbalkendecken mit an Lattungen montierten Unterdecken
  • Holzbalkendecken mit federnd montierten Unterdecken
  • Brettstapeldecken und Massivholzdecken mit/ohne Unterdecken
  • Stegträgerdecken
